Panel de pared de fijación oculta BeautFachade, doble lengua y surco

Panel de pared de fijación oculta BeautFachade, doble lengua y surco

Panel de pared de doble lengüeta y surco oculto

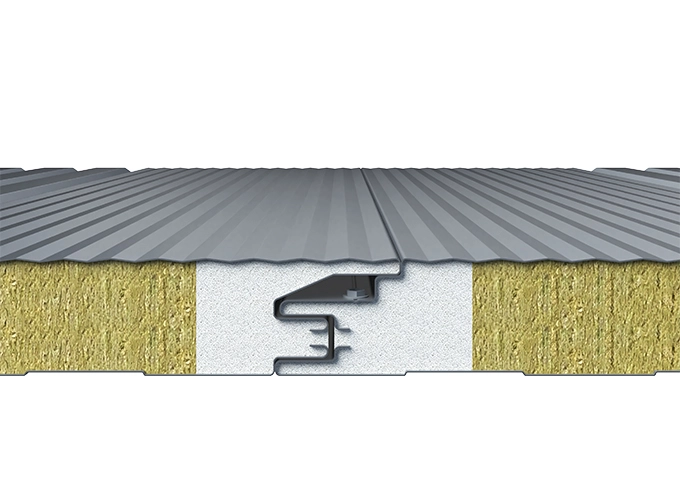

ElHEADSTREAMLos paneles sándwich de pared de la serie BeautFacadeⓇ adoptan el clásico sistema de enclavamiento de doble lengüeta y ranura para un montaje seguro.

Solicitar una cotización
insulated panel
structural insulated panels
insulated core panels
insulated panel board
insulated building panel
insulated metal panels
insulated panel
structural insulated panels
insulated core panels
insulated panel board
insulated building panel
insulated metal panels

Especificación del panel de pared de la fijación oculta de BeautFachade Ⓡ


Espesor del panelPeso por metro cuadradoMomento de inerciaMódulo de cizalla (G)Duración de la condiciónConductividad TérmicaCapacidad de carga (kN/m²)/espaciado de Purlin (mm)
THK./mmKG/redilCm⁴MPaDuración de la condiciónW/(㎡.K)11,522,53
5015,7976,732,042 Espacios (Doble Espalda)0.83927002100170014001200
7518,59172,652,042 Espacios (Doble Espalda)0.58437502950240020501750
10021,39306,932,042 Espacios (Doble Espalda)0.44847003700305026502300
15036,99690,62,042 Espacios (Doble Espalda)0.30564005150430037003250
Base de cálculo:

Espesor estándar Asunción:
Hoja de acero externa: 0,6mm
Hoja de acero interna: 0,5mm
Ancla modular: 1000mm (ancho estdar del Panel para los cáculos).
Estándares de referencia:

GB/T 23932-2009, Apéndice A (Estándar Nacional Chino para paneles sándwich).
JGJ/T 453-2019 (estándar técnico para la publicación de paneles de sándwich con cara de metal, Apéndice B) -utilizado para la capacidad de carga y correcciones de rigida.
Límites DE DISEÑO:

Control de deflexión: L/200 (deflexión máx. Permitida = longitud de la luz: 200).
Rockwool Núcleo Densidad: 120 kg/m³.


Modelos de paneles de pared correctos BeautFacadeⓇ

HXY-FD-W-UH HXY-FD-W-UHV8 HXY-FD-W-UHG6

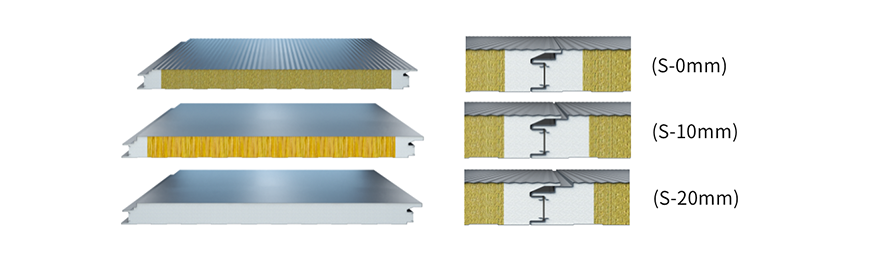

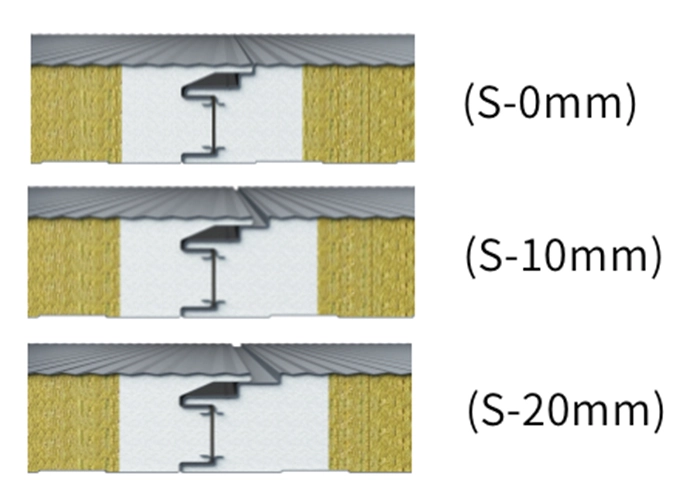

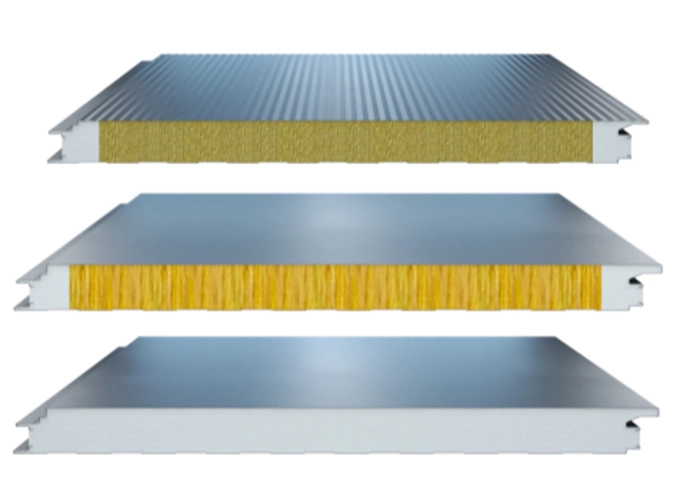

HXY-FD-W-UH
Insulated Building Envelope
Unidad: mm
EspesorAnchuraMaterial del núcleoMaterial del panelAnchura de la bobina (anchura de la materia prima)
40/50/60/65/75/80/100/120/150/200400-1200PU
PU ROCA
VIDRIO PU
ACERO/G250-350
Fuera: 0,5-0,8
En: 0,4-0,6
200
70

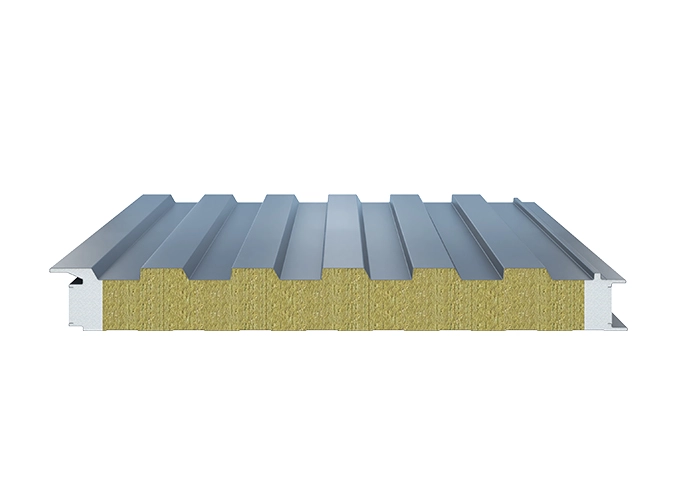

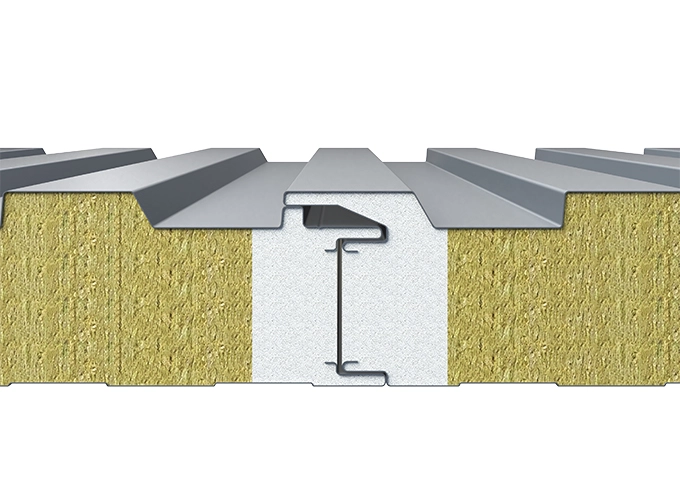

HXY-FD-W-UHV8
Imp Insulated Metal Panels
Unidad: mm
EspesorAnchuraMaterial del núcleoMaterial del panelAnchura de la bobina (anchura de la materia prima)
40/50/60/65/75/80/100/120/150/200900-1200PU
PU ROCA
VIDRIO PU
ACERO/G250-350
Fuera: 0,5-0,8
En: 0,4-0,6
250
70

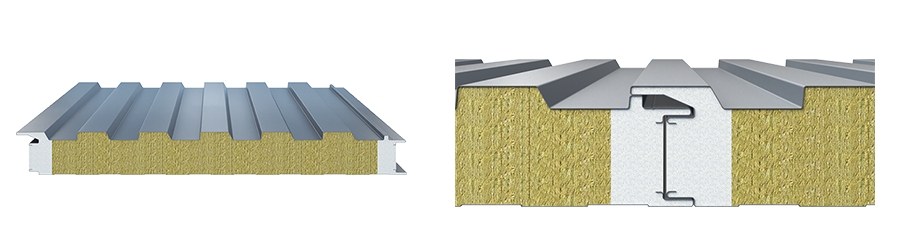

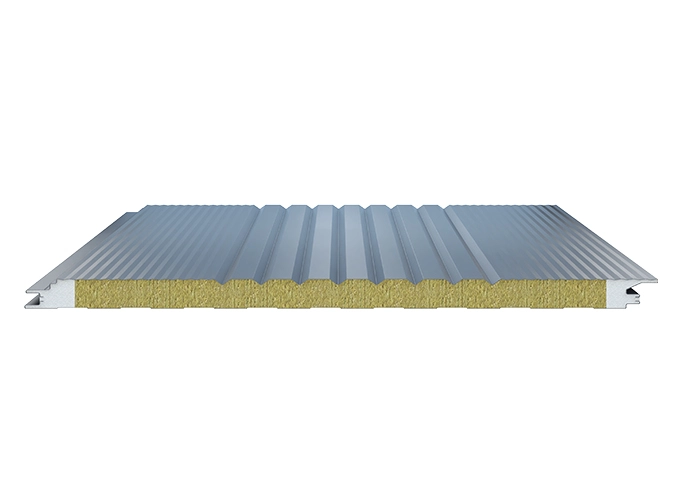

HXY-FD-W-UHG6
Imp Metal Panels
Unidad: mm
EspesorAnchuraMaterial del núcleoMaterial del panelAnchura de la bobina (anchura de la materia prima)
50 200860PU
PU ROCA
VIDRIO PU
ACERO/G250-350
Fuera: 0,5-0,8
En: 0,4-0,6
340
70


Ventajas de rendimiento del panel de pared de la fijación oculta BeautFacadeⓇ
01
Ligero y de alta resistencia

Diseñado a partir de una combinación de materiales de alto rendimiento, enrollado y unido a alta presión para crear una solución de construcción duradera, liviana y energéticamente eficiente.

02
Rendimiento superior

Diseñado con un sistema de cavidad de aire entrelazado, que ofrece resistencia al fuego, protección contra la humedad, aislamiento térmico, insonorización y funcionalidad general mejorada del edificio.

03
Versatilidad estética

Disponible en diversos estilos, desde moderno hasta clásico, con un atractivo arquitectónico excepcional y una fuerte expresión visual.

04
Instalación fácil y eficiente

Formato de panel grande con ensamblaje de enclavamiento, prefabricado de fábrica para una integración perfecta, lo que garantiza una construcción rápida y una alta calidad de instalación.
